Maximale Flexibilität durch Werkstück- und Palettenwechsel

Spezifikation

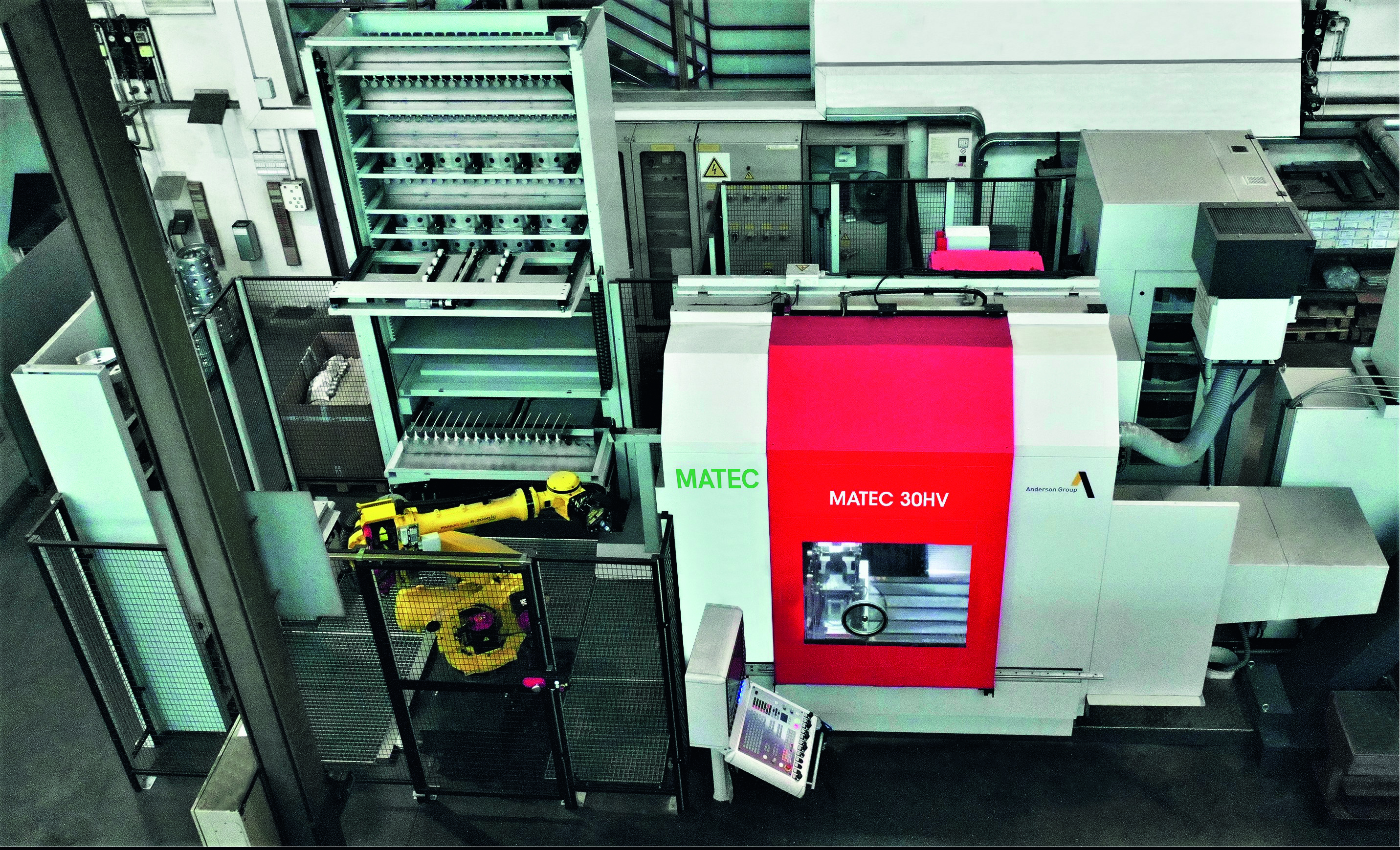

MATEC 30HV

• Werkzeugkapazität 48 bzw. 268 Werkzeugevmit Zusatzspeicher
• Arbeitsraum komplett gekapselt, vorbereitet für Dunstabsaugung
• 6-Achs-Roboter, Baugröße entsprechend Traglast bzw. Werkstückgewicht
• Hochschrank mit Werkstückschubladen, individuell auf Werkstückhöhe einstellbar
• Ausrichtstationen für unterschiedliche Werkstücke

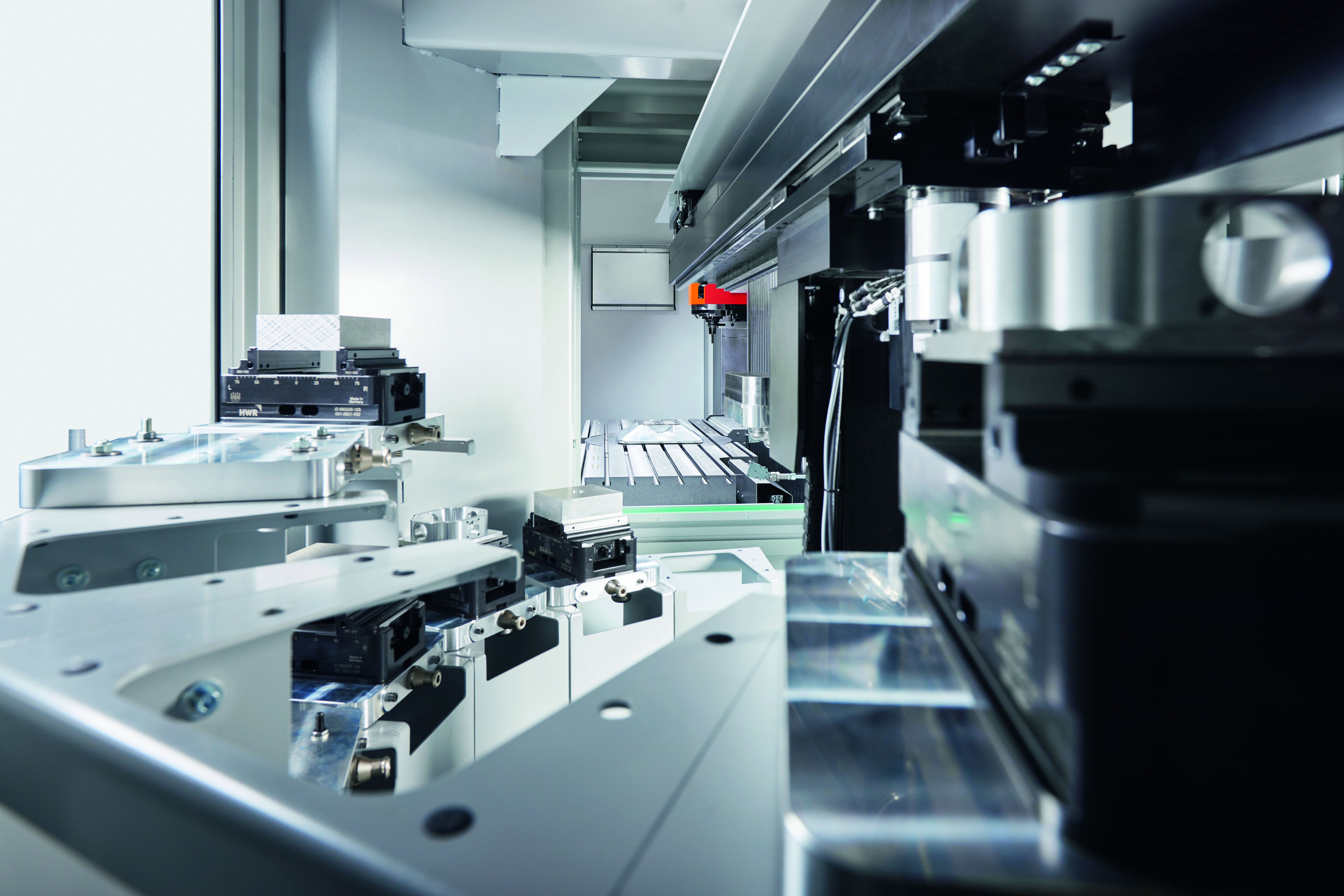

Palettenwechsler mit Rundspeicher
(Beispiel: kundenspezifische Lösung)

• Platzsparender Paletten-Rundspeicher mit 24 Speicherplätzen auf zwei Ebenen
• Palettengröße 320 x 320 mm

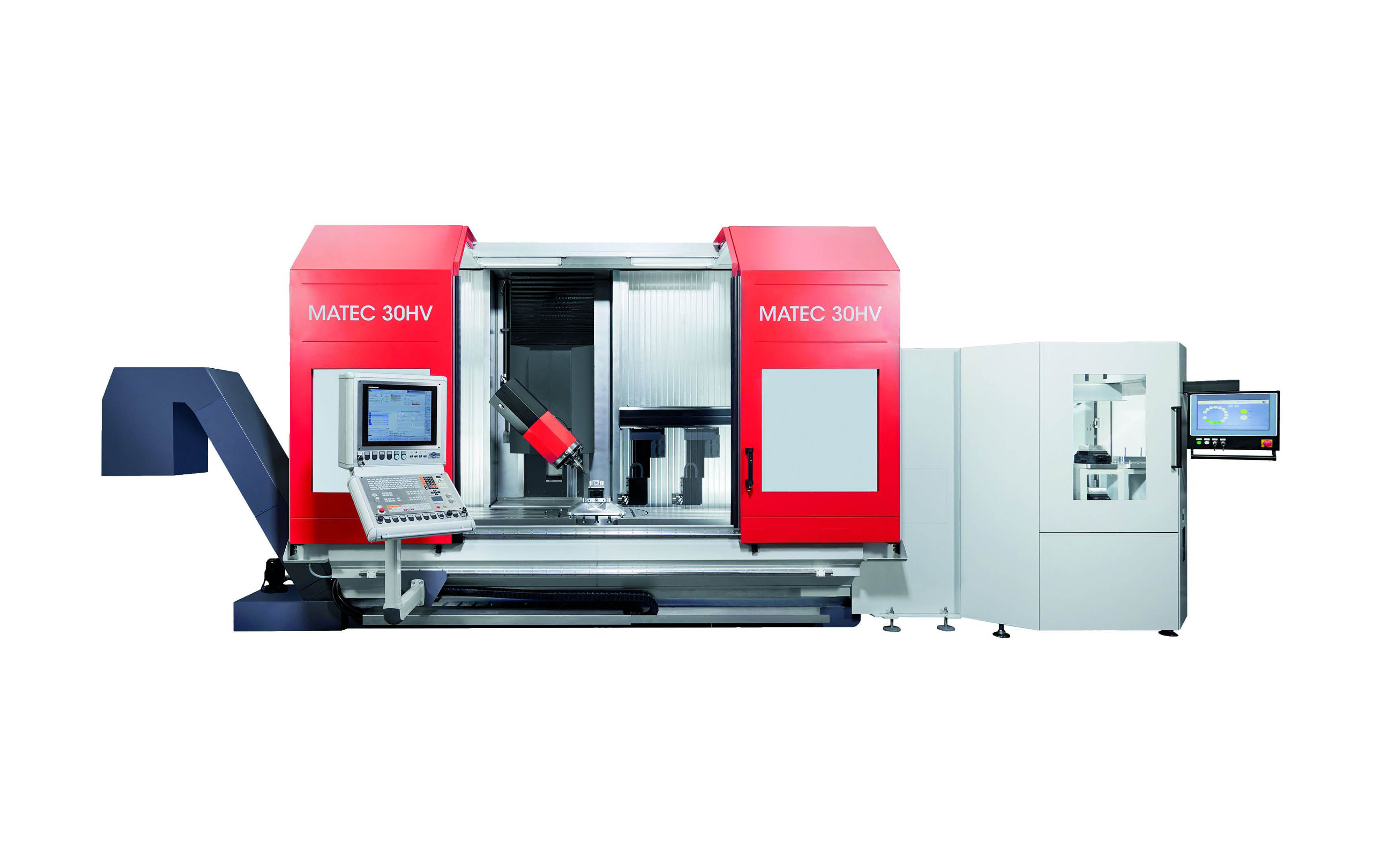

• Bearbeitungszentrum MATEC 30HV mit Schwenkkopf
• CNC-Rundtisch Ø 800 mm mit Drehfunktion (z. B. 800 1/min.)
• 5-Seitenbearbeitung mit gesamt 268 Werkzeugplätzen
• Rundtisch mit Vorrichtungsschnellwechselsystem
• Drehverteiler für Medienübergabe
• Automationsmodul

Hohe Flexibilität

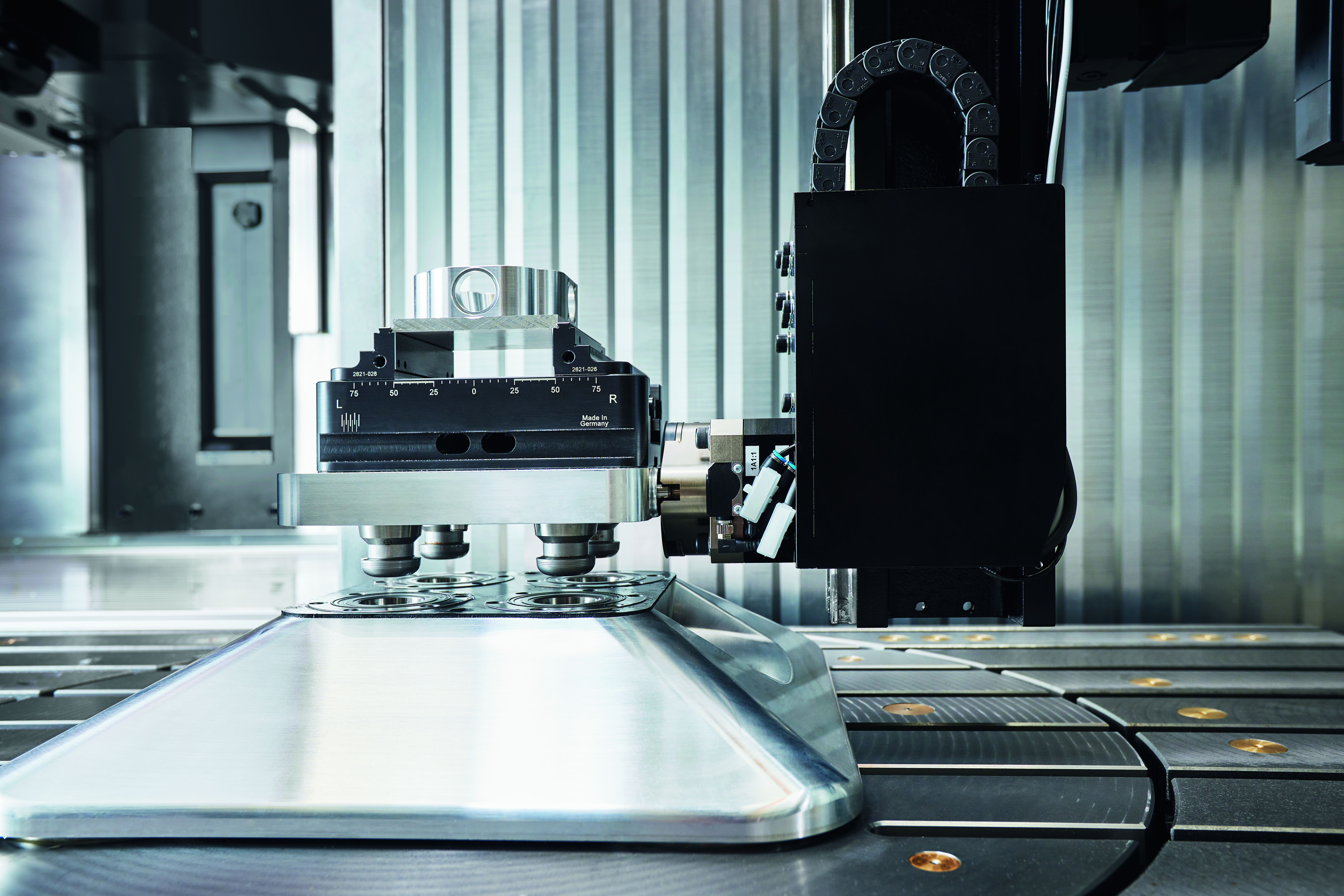

Die Basisvorrichtung auf dem Rundtisch zur Aufnahme
der Paletten erfolgt mit Nullpunktspannsystem. Schnelles
Umrüsten von Automation auf manuelle Fertigung.
Damit steht der gesamte Arbeitsraum zur Verfügung.


Basisvorrichtung für Automation auf dem Rundtisch. Spannung der Werkstückpaletten über Nullpunktspannsystem.
Palettengrößen von 150 x 150 mm bis 800 x 800 mm; Paletten-Rundspeicher mit Palettenhandling

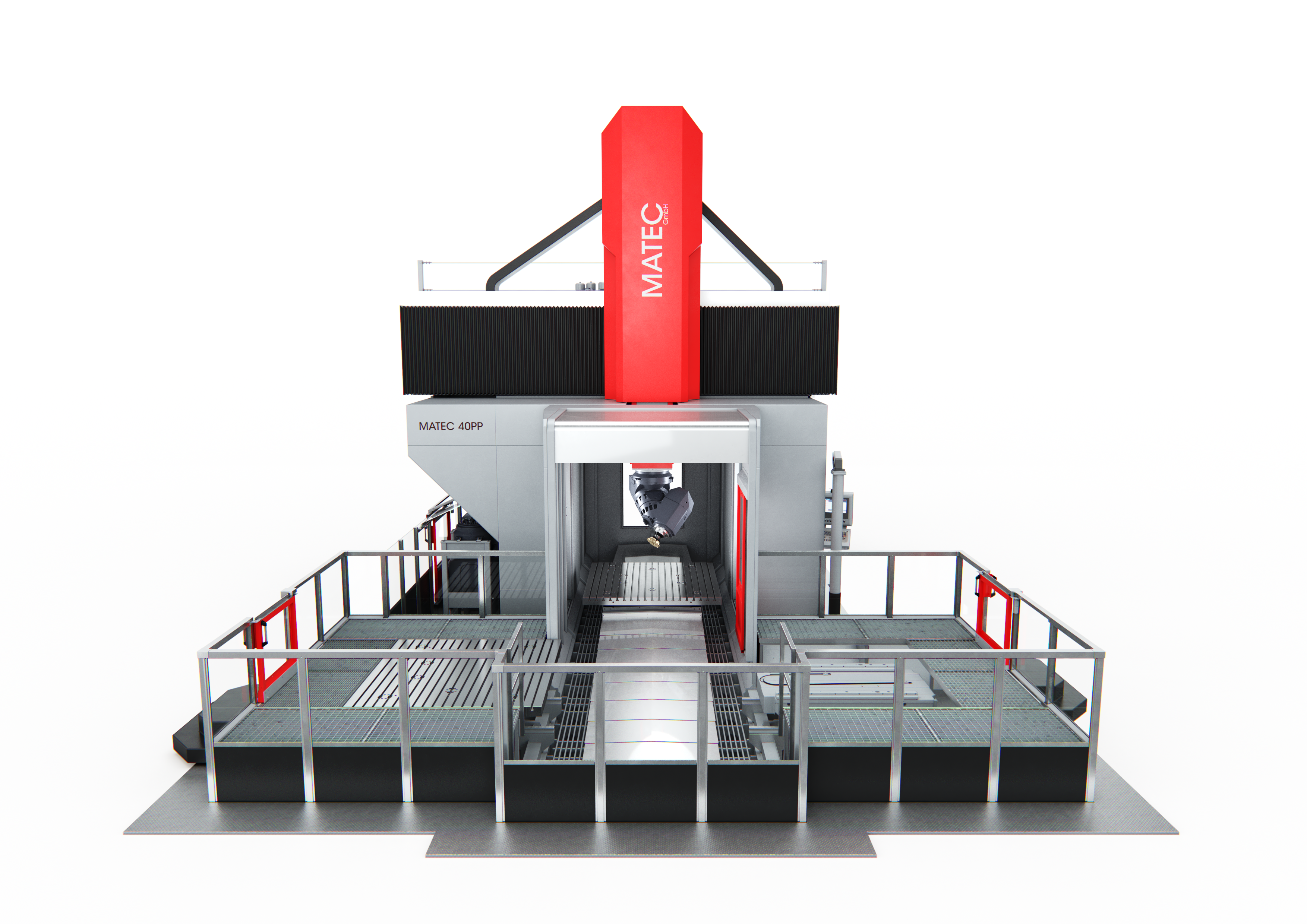

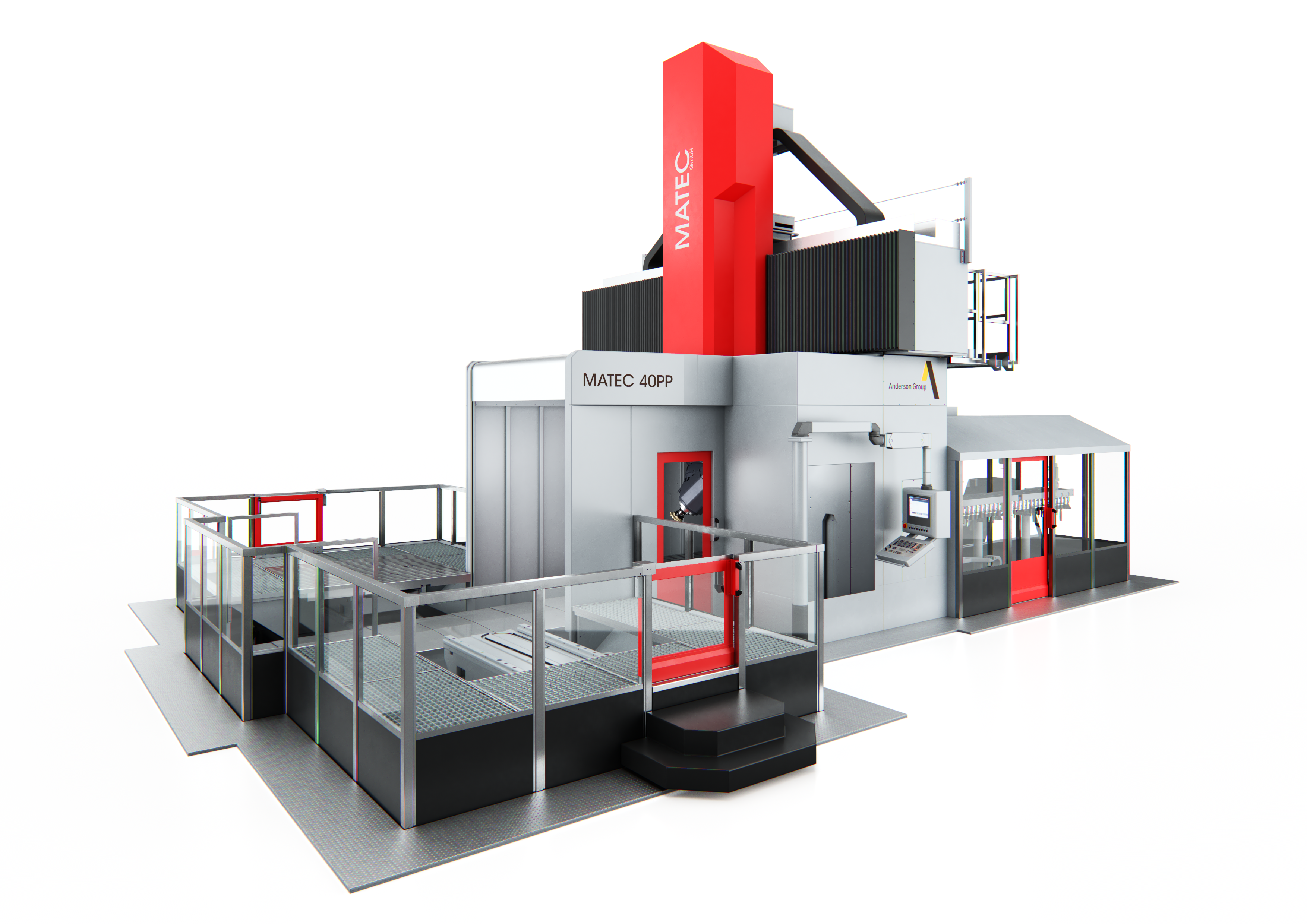

Portalzentren MATEC 30PP | 40PP
5-Achs-Portalbaureihe
Stehendes Portal | Bewegter Tisch

bis zu 5 Wechsleköpfe (mehr auf Anfrage)
X-Achse: bis 7.000 mm
Y-Achse: bis 4.800 mm
Z-Achse: bis 2.100 mm

• Palettengröße 2.000 x 2.000 bis 6.000 x 3.000
  entspricht Werkstückgröße, bei Werkzeuglänge 250 mm
• 2-Achsen Universalkopf (stufenlos), Optional mit 2-Achsen-Gabelkopf
• Drehzahlen bis 30.000 1/min
• Motorspindel bis 159 kW
• Drehmoment bis 690 Nm
• Achsantriebe mit Kugelgewindetrieb, Optional Zahnstangen- oder Linearantrieb
• Werkzeugkapazität 40 bis 680 Plätzen oder Werkzeughandling mit Roboter bis 250 Werkzeuge
• Palettenwechsler für 2 bis 4 Paletten
• Werkstückgewichte 1 t/m2, höhere Zuladung optional
• Arbeitsraum komplett gekapselt; vorbereitet für Dunstabsaugung
• Manueller Palettenaustausch

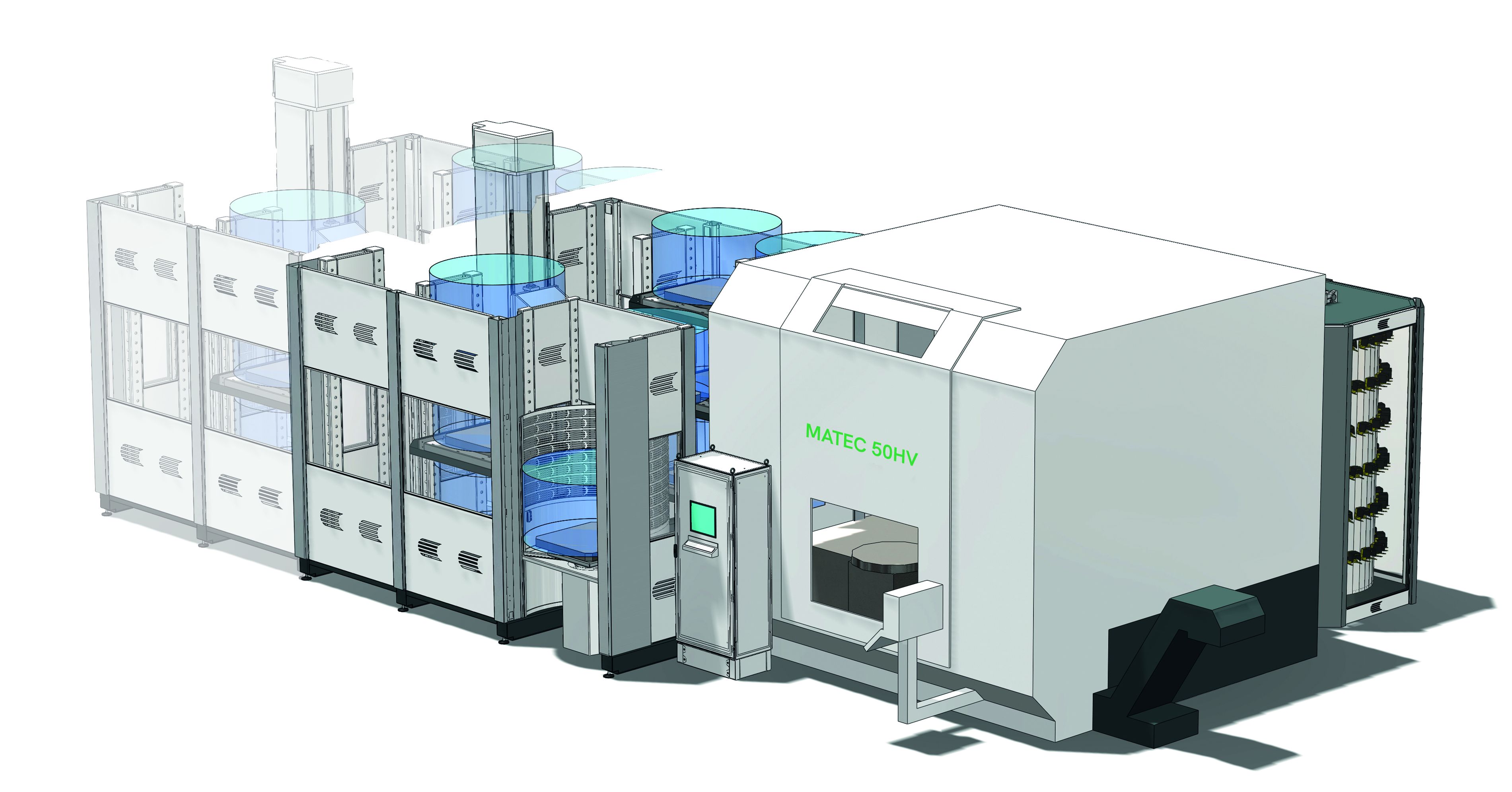

Palettenautomation (Kundenlösung)

• Palettengröße 1.000 x 1.000 mm
• Palettenspeicher mit 9 Plätzen (modular erweiterbar)
• Erweiterbar zum Palettenbahnhof mit weiteren Plätzen
• Werkstückgröße L x B x H 1.000 x 1.000 x 1.000 mm
• Traglast Palette max. 1.500 kg.
• Drehbare Lade- und Entladestation
• Manuelle Werkstückspannung

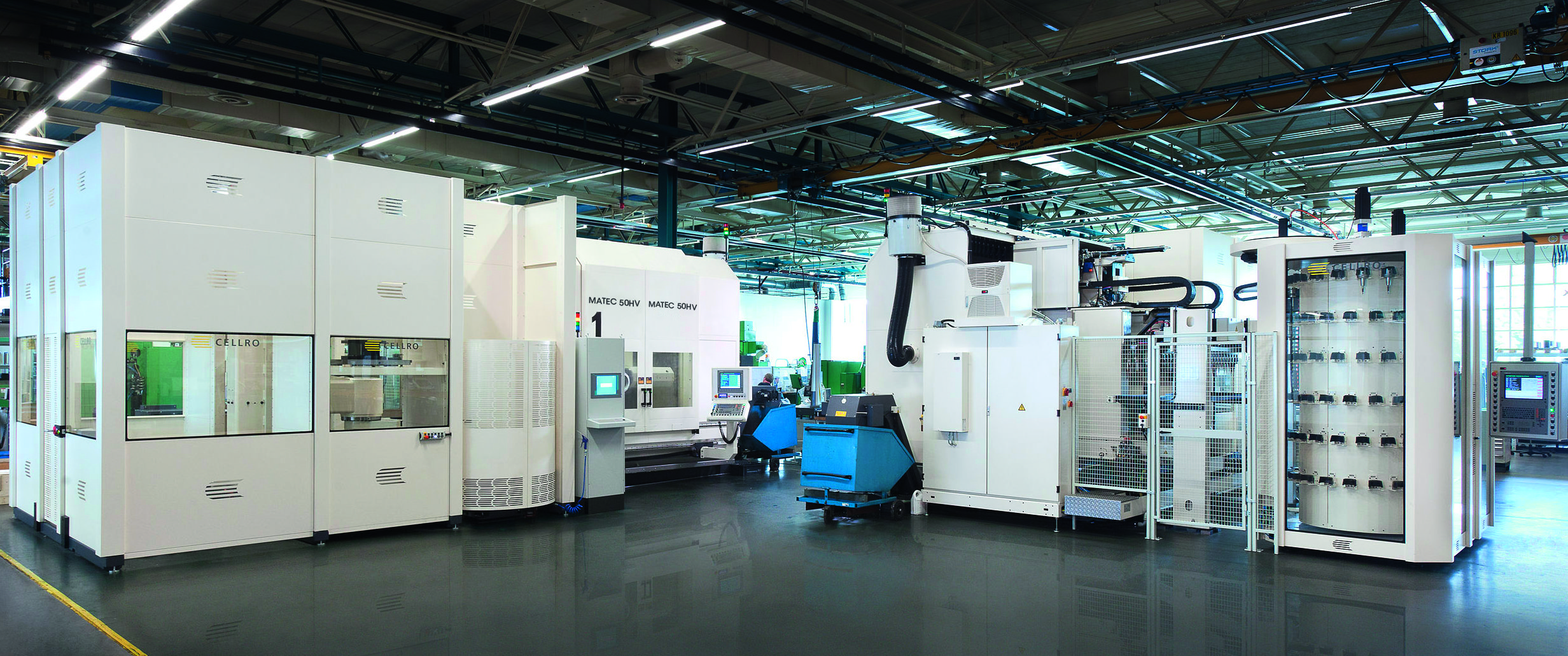

Bearbeitungszentrum MATEC 50HV
X-Achse 2.000 mm
Y-Achse 1.125 mm
Z-Achse 1.300 mm

• Werkzeugaufnahme HSK100
• Motorspindel 12.000 1/min
• Antriebsleistung 96 kW
• Drehmoment 521 Nm
• Werkzeugplätze 480
• CNC-Rundtisch Ø 1.000 mm
• Transportlast 5.500 kg



Prinzipskizzen MATEC 30PP mit Palettenwechsler
