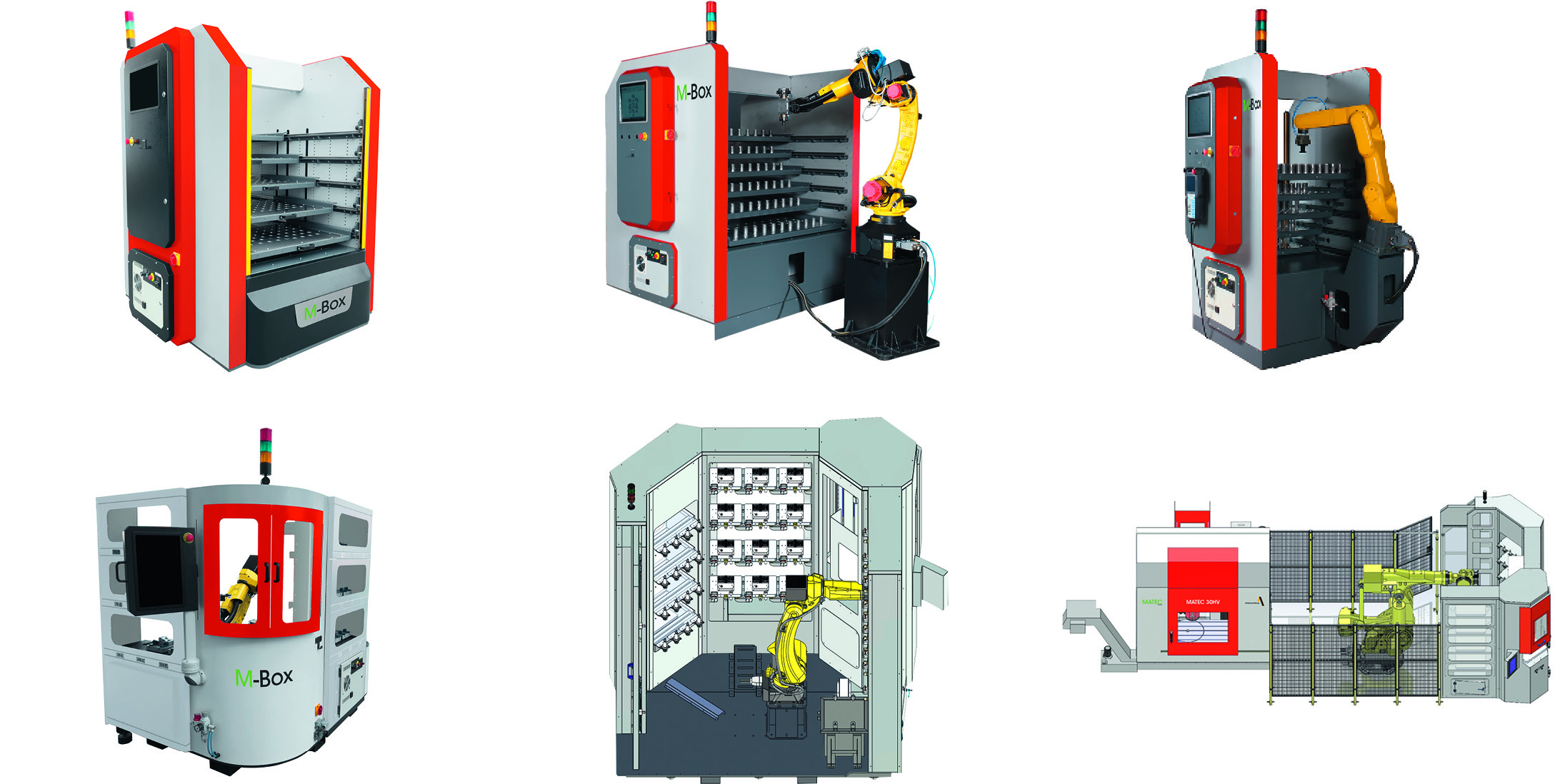

M-Box 12

• 5-Schubladensystem
• Industrieroboter Fanuc M10 ID/12, 12 kg,
  mit Robotersteuerung Fanuc R-30
• Ablagefläche 600 x 800 mm für Werkstückhöhe 135 mm
• Werkstückdurchmesser 5 – 550 mm

M-Box 35

• 5-Schubladensystem
• Industrieroboter Fanuc M20 ID/35, 35 kg,
  mit Robotersteuerung Fanuc R-30
• Ablagefläche 600 x 1.200 mm für Werkstückhöhe 135 mm
• Werkstückdurchmesser 5 – 750 mm

Ausstattung bei beiden Varianten:

• Greifersystem Fabrikat Schunk
• Pneumatik Fabrikat Festo
• Abblasdüse
• Schubladensystem (acht Schubladen)
• Anbindung an Maschine
• 4 Software-Roboteroptionen:
  - Sanftes Positionieren
  - Festlegung von Gelenkgrenzen
  - Kollisionsschutz
  - Fernsteuerung
• Lichtvorhang Fabrikat Sick
• Schaltschrank
• Signalleuchte mit Not-Aus-Knopf
• RoboCAM Automationssoftware
• Pneumatikeinheit
• Bodenlaserscanner Fabrikat Sick

M-Box 25

• Paletten und Werkzeugwechsel
• Industrieroboter Fanuc M20 ID/25
  mit Robotersteuerung Fanuc R-30 IB
• Palettensystem Fabrikat Schunk
• Kapazität zur Aufnahme von 24 Paletten und 16 Werkzeugen
• 24 Palettenplätze für Paletten, 320 x 260 mm (ohne Paletten)
• Max. Aufbauhöhe ab Oberkante Palette 350 mm
• Handlingsgewicht Palette mit Spanner und Werkstück 25 kg
• 16 Werkzeugplätze für SK40, SK50 (ohne Halter)





Ausstattung:

• Greifersystem Fabrikat Schunk
• Pneumatik Fabrikat Festo
• 4 Software-Roboteroptionen:
  - Sanftes Positionieren
  - Festlegung von Gelenkgrenzen
  - Kollisionsschutz
  - Fernsteuerung
• Schaltschrank
• Signalleuchte mit Not-Aus-Knopf
• RoboCAM Automationssoftware
• Pneumatikeinheit
• Industrie PC
• Reinigungsstation



M-Box 300

• Palettengrößen von 630 x 630 mm
  oder 800 x 800 mm möglich.
  Maximal 15 Paletten.
• Industrieroboter Fanuc M-900 IB/700

Optional möglich:

•  Werkstückhandling
• Werkzeughandling
