MATEC 30PB | 40PB - Bewegtes Portal | Stehender Tisch | Bodenlaufend
5-Achs-Portalbaureihe | 2-Achs-Gabelkopf
Leistungsklasse HSK63 | HSK100
CNC-Steuerung: SIEMENS | HEIDENHAIN
Portalmaschinen der bodenlaufenden Baureihen MATEC 30PB | 40PB sind Varianten des modularen Baukastensystems von MATEC. Der maßgebliche Unterschied ist die Kopfart. Alle Maschinen erfüllen höchste Qualitätsanforderungen und überzeugen durch ebenerdige Zugänglichkeit.
| Arbeitsbereich | |
| X-Achse | 3.000 - 40.000 mm |
| Y-Achse | 2.500 - 4.300 mm |
| Z-Achse | 1.500 | 1.800 mm |
| Arbeitsraum | |
| Durchgangshöhe | 1.500 | 1.800 mm |
| Durchgangsbreite | 2.900 - 3.400 mm |
| Hauptspindel | |
| Drehzahl | 10.000 | 15.000 | 24.000 1/min |
| Antriebsleistung max. | 96 kW |
| Drehmoment max. | 690 Nm |
| Werkzeugmagazin | |
| Werzeugplätze | 40 | 48 | max. 680 Stk. |
| Werkzeuglänge | 450 mm |
| Werkzeuggewicht | 10 | 20 kg |
 |
|

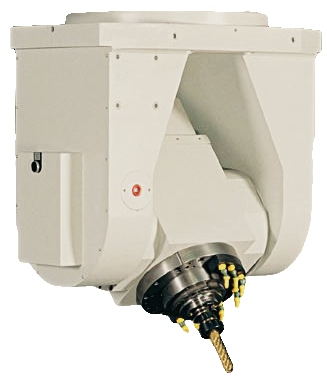

| 2-Achs-Gabelkopf | |
| Schwenkradius | 250 mm |
| Drehwinkel C-Achse | ± 180° |
| Direktes Meßsystem | ± 6" |
| Schwenkwinkel A-Achse | ± 105° |
| Direktes Meßsystem | ± 5" |
| Aufspanntisch | |
| Länge | 3.500 - 40.500 mm |
| Breite | 2.500 - 3.100 mm |
| Tischbeladung | 4.000 kg/m² |
| (Abhängig von Tischgröße und Antrieb) | |
| Achsantriebe über Kugelgewindespindel | |
| Vorschub | Eilgang | 30 m/min |
| Option: Linearantrieb. | |
