MATEC 30PBU | 40PBU - Bewegtes Portal | Stehender Tisch | Bodenlaufend
5-Achs-Portalbaureihe | 2-Achs-Universalkopf
Leistungsklasse HSK63 | HSK100
CNC-Steuerung: SIEMENS | HEIDENHAIN
Portalmaschinen der Baureihen MATEC 30PBU | 40PBU bestehen ebenfalls aus Modulen des Baukastensystems von MATEC. Der Grundaufbau aller bodenlaufenden Maschinen ist identisch.Der Vorteil dieser Maschinenvariante liegt in der Vielseitigkeit des Universalkopfes und der optimalen Zugänglichkeit zum Werkstück.
| Arbeitsbereich | |
| X-Achse | 3.000 - 40.000 mm |
| Y-Achse | 2.500 - 4.300 mm |
| Z-Achse | 1.500 | 1.800 mm |
| Arbeitsraum | |
| Durchgangshöhe | 1.500 | 1.800 mm |
| Durchgangsbreite | 2.900 - 3.400 mm |
| Hauptspindel | |
| Drehzahl | 10.000 | 15.000 | 24.000 1/min |
| Antriebsleistung max. | 96 kW |
| Drehmoment max. | 690 Nm |
| Werkzeugmagazin | |
| Werzeugplätze | 40 | 48 | max. 680 Stk. |
| Werkzeuglänge | 450 mm |
| Werkzeuggewicht | 10 | 20 kg |
 |
|

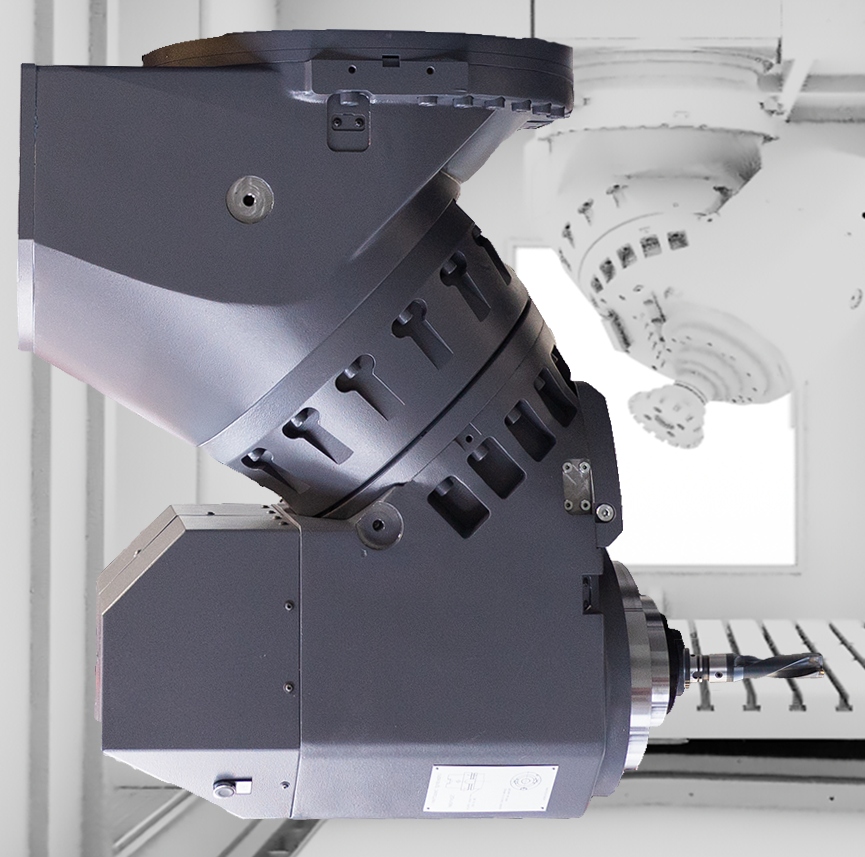

| 2-Achs-Universalkopf | |
| Schwenkradius | 440 mm |
| Drehwinkel C-Achse | ± 180° |
| Direktes Meßsystem | ± 1,9" |
| Schwenkwinkel A-Achse | ± 180° |
| Direktes Meßsystem | ± 1,7" |
| Aufspanntisch | |
| Länge | 3.500 - 40.500 mm |
| Breite | 2.500 - 3.100 mm |
| Tischbeladung max. | 4.000 kg |
| (Abhängig von Tischgröße und Antrieb) | |
| Achsantrieb über Kugelgewindespindel | |
| Vorschub | Eilgang | 30 m/min |
| Option: Linearantrieb. | |
