MATEC 30PTU | 40PTU - Stehendes Portal | Bewegter Tisch
5-Achs-Portalbaureihe | 2-Achs-Universalkopf
Leistungsklasse HSK63 | HSK100
CNC-Steuerung: SIEMENS | HEIDENHAIN
Die MATEC-Portalbaureihe mit 2-Achs-Universalkopf vereint eine Vielzahl von wirtschaftlichen Anwendungen in allen Winkellagen. Universeller Einsatz für jede Branche, jedes Bauteil und jeden Werkstoff.
Die innovative Bauweise mit stehendem Portal und bewegtem Tisch sorgt für höchste Stabilität und Präzision.
Sie ermöglicht die Hochgeschwindigkeitsbearbeitung bei gleichzeitigem Erreichen qualitativ höchster Oberflächen, oft ohne weitere Nacharbeiten.
| Arbeitsbereich | |
| X-Achse | 3.750 | 4.750 | 5.750 | 6.750 mm |
| Y-Achse | 3.400 | 4.400 mm |
| Z-Achse | 1.500 | 1.800 | 2.100 mm |

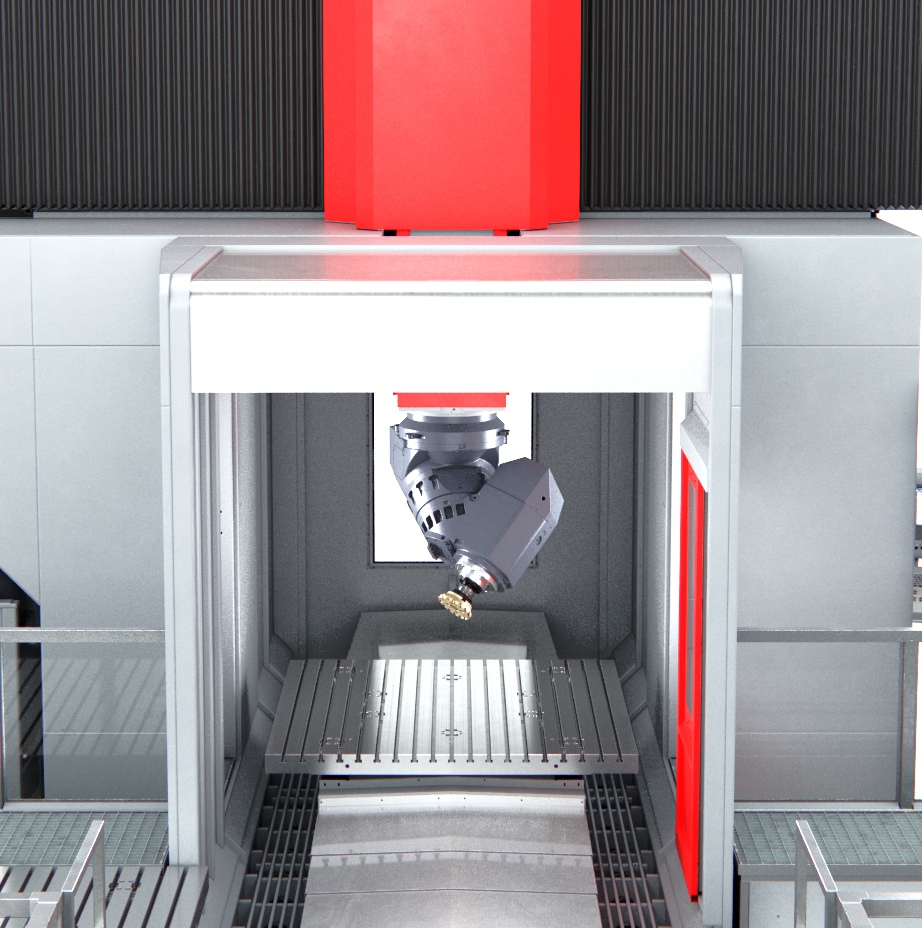

| Arbeitsraum | |
| Durchgangshöhe | 1.350 | 1.650 | 2.050 mm |
| Durchgangsbreite | 2.320 | 3.320 mm |
| Hauptspindel | |
| Drehzahl | 10.000 | 15.000 | 20.000 1/min |
| Antriebsleistung max. | 96 kW |
| Drehmoment max. | 690 Nm |
| Werkzeugmagazin | |
| Werzeugplätze | 40 | 48 | max. 680 Stk. |
| Werkzeuglänge | 450 mm |
| Werkzeuggewicht | 10 | 20 kg |
Wechselkopf-Magazin (Option)
Vorbereitet für 4 unterschiedliche Bearbeitungsköpfe.
Automatischer Wechselvorgang.
 |
|
| 2-Achs-Universalkopf | |
| Schwenkradius | 440 mm |
| Drehwinkel C-Achse | ± 180° |
| Direktes Meßsystem | ± 1,9" |
| Schwenkwinkel A-Achse | ± 180° |
| Direktes Meßsystem | ± 1,7" |
 |
|
| Aufspanntisch | |
| Länge | 2.000 | 3.000 | 4.000 | 5.000 mm |
| Breite | 2.000 | 3.000 mm |
| Tischbeladung max. | 4.000 kg |
| (Abhängig von Tischgröße und Antrieb) | |
| Achsantrieb über Kugelgewindespindel | |
| Vorschub | Eilgang | 30 m/min |
| Option: Linear- oder Zahnstangenantrieb. | |
